Accesorios

Todo lo necesario para una instalación completa de acuerdo a las normas

Existen diferentes razones por las que instalar un sistema completo de protección contra el rayo, pero se podrían reducir a dos fundamentalmente:

  1. Disponer de un sistema de protección contra el rayo es la mejor opción para proteger a las personas, animales, estructuras, maquinaria e instalaciones contra este fenómeno natural.
  2. Para cumplir con las normas que regulan la instalación de estos sistemas.

En Aiditec Systems disponemos de todos los accesorios necesarios para la instalación de estos sistemas de manera segura y cumpliendo con la normativa actual.

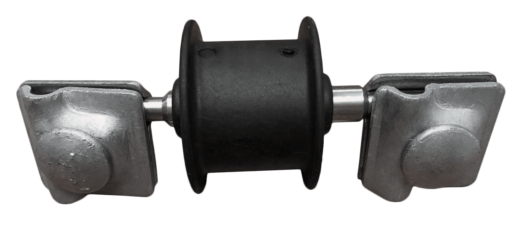

Vía de chispas
Vía de chíspas para tomas de tierra

Vía de chispas de protección equipotencial para unión sobre bajante de pararrayos y puesta a tierra.

Referencia Material conductores redondos Conductores planos
AS500550 Acero inoxidable De Ø 8 a 10 mm Hasta 30 mm
Cumple con: IEC 62305 y EN 50164
Piezas de adaptación

Pieza de adaptación para la unión del pararrayos con el mástil y conexión interior con el conductor de bajada.

Referencia Material Mástil Para conductor Para pletina
AS700100 Acero inoxidable Ø 45 x 2 mm 2 x Ø 8/10 mm
Cumple con: UNE 21186, NFC 17102 y NP 4426

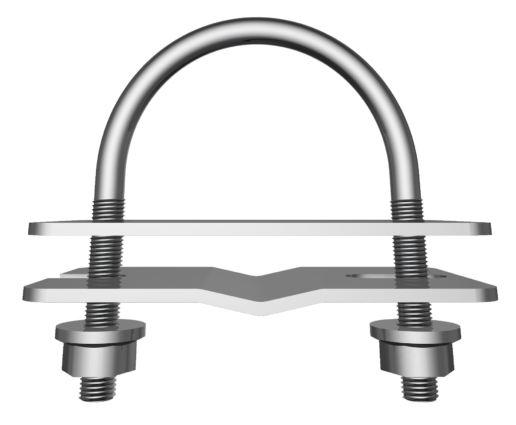

Abarcón

Abarcón para la unión del pararrayos con el mástil y con brida de acero inoxidable para la conexión exterior con el conductor de bajada.

Referencia Material Mástil Para conductor Para pletina
AS700150 Acero inoxidable Hasta Ø 45 mm Hasta Ø 15 mm 50 x 5 mm
Cumple con: UNE 21186, NFC 17102 y NP 4426
Mástiles

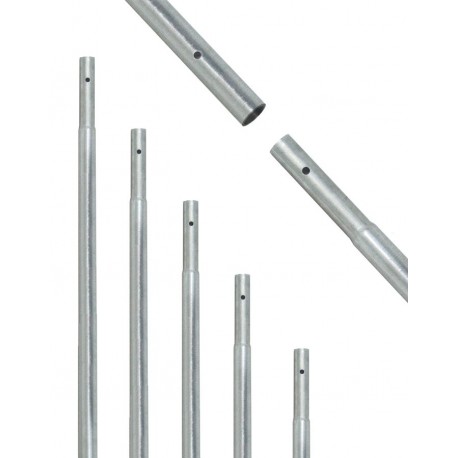

Mástil

Mástiles fabricados en acero galvanizado o acero inoxidable (óptimo para ambientes muy corrosivos) de diámetro 45 y 2 mm de espesor para adosar a edificios o estructuras con 2 soportes (excepto mástiles de 8 m que se fijan con 3 soportes + vientos).

Referencia Material Tramos / Longitud Longitud total (m)
AS700229 Acero galvanizado 1 tramo / 2 m 2
AS700231 Acero galvanizado 2 tramos / 2 m 4
AS700233 Acero galvanizado 3 tramos / 2 m 6
AS700235 Acero galvanizado 4 tramos / 2 m 8
AS700270 Acero inoxidable 1 tramo / 2 m 2
AS700271 Acero inoxidable 2 tramos / 2 m 4
AS700273 Acero inoxidable 3 tramos / 2 m 6
AS700275 Acero inoxidable 4 tramos / 2 m 8
Cumple con: UNE 21186, NFC 17102 y NP 4426
Mástil autosoportado

Mástiles fabricados en acero galvanizado o acero inoxidable (óptimo para ambientes muy corrosivos) de diámetro 45 y 2 mm de espesor para adosar a edificios o estructuras con 2 soportes (excepto mástiles de 8 m que se fijan con 3 soportes + vientos).

Referencia Longitud Tramos Ensamblaje Dimensiones placa base (mm) Dimensiones cimentación (cm)
AS700306 6 m 2 Atornillado 400 x 400 x 10 80 x 80 x 80
AS700308 8 m 3 Atornillado 400 x 400 x 10 80 x 80 x 80
AS700310 10 m 4 Atornillado 500 x 500 x 10 100 x 100 x 100
AS700312 12 m 5 Atornillado 500 x 500 x 10 100 x 100 x 100
AS700315 15 m 6 Atornillado 500 x 500 x 10 150 x 150 x 150
AS700320 20 m 8 Soldado 600 x 600 x 10 200 x 200 x 200
AS700325 25 m 10 Soldado 750 x 750 x 12 200 x 200 x 200
Cumple con: UNE 21186, NFC 17102 y NP 4426
Torres de celosía

Torreta compuesta por tramo superior de la serie 180 para mástiles de hasta 45 mm de diámetro + tramos empalmables entre si a través de rosca + pivote centrador. Varilla calibrada de 7 mm en celosía discontinua. Se necesitan 3 vientos con ángulos de 120o entre ellos.

Referencia Material Dimensiones por tramo Peso por tramo
AS700355 Acero galvanizado 3000 x 20 x 1,5 mm 11 kg
Cumple con: UNE 21186, NFC 17102 y NP 4426
Anclajes

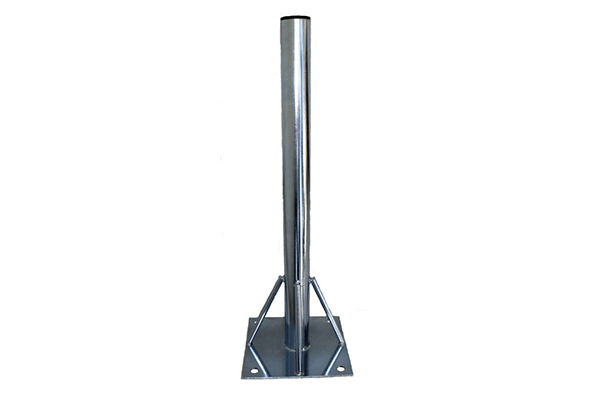

Anclajes de superficie

Anclajes para fijación de mástiles de hasta Ø 45 mm a tejados y superficies planas.

Referencia Material Altura tubo Dimensiones placa base
AS700400 Acero galvanizado 75 cm 300 x 300 mm
AS700401 Acero galvanizado 100 cm 500 x 500 mm
AS700602 Acero cincado 45 cm 250 x 250 mm
AS700603 Acero cincado 75 cm 250 x 250 mm
Cumple con: UNE 21186, NFC 17102 y NP 4426
Anclaje para empotrar o atornillar

Anclaje estándar para empotrar o atornillar. Fabricado en perfil de «U» de 20 x 40 x 20 y espesor de 3 mm.

Referencia Material Longitud Tipo de fijación
AS700624 Acero galvanizado 20 cm Para atornillar
AS700625 Acero galvanizado 35 cm Para atornillar
AS700626 Acero inoxidable 50 cm Para atornillar
Cumple con: UNE 21186, NFC 17102 y NP 4426

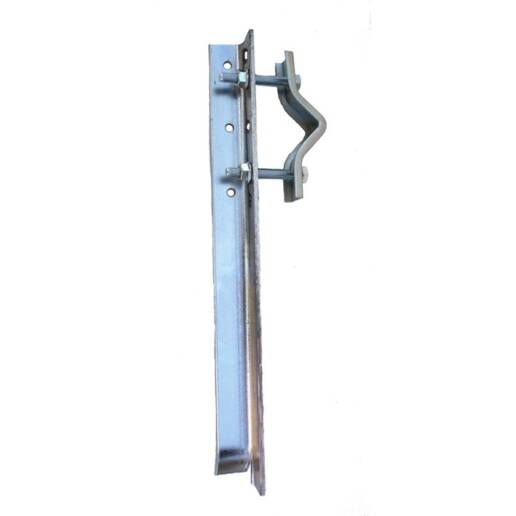

Anclaje ligero para empotrar

Anclaje ligero para empotrar. Fabricado en perfil de «U».

Referencia Material Longitud
AS700440 Acero galvanizado 35 cm
AS700441 Acero galvanizado 50 cm
AS700640 Acero inoxidable 35 cm
AS700641 Acero inoxidable 50 cm
Cumple con: UNE 21186, NFC 17102 y NP 4426
Anclaje para fijación paralela y en cruz

Anclajes para fijación paralela y en cruz de mástiles de hasta Ø 45 mm.

Referencia Material Longitud Tipo de fijación
AS700460 Acero galvanizado 20 cm En paralelo
AS700481 Acero galvanizado 20 cm En +
AS700660 Acero cincado 20 cm En paralelo
AS700681 Acero cincado 20 cm En +
Cumple con: UNE 21186, NFC 17102 y NP 4426

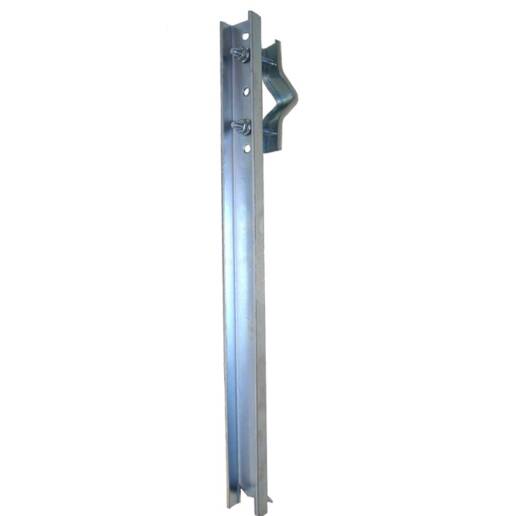

Anclaje para soldar

Anclaje para soldar a estructuras. Fabricado en perfil de «U» de 20 x 40 x 20 mm y espesor de 3 mm.

Referencia Material Longitud
AS700500 Acero galvanizado 35 cm
AS700501 Acero galvanizado 50 cm
AS700700 Acero cincado 35 cm
AS700701 Acero cincado 50 cm
Cumple con: UNE 21186, NFC 17102 y NP 4426

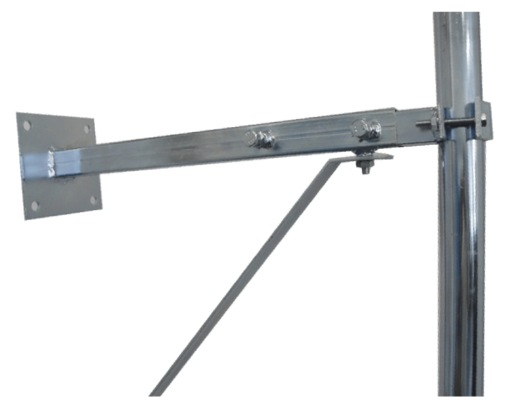

Anclaje regulable

Anclaje regulable fabricado en perfil de «U» de 20 x 40 x 20 mm y espesor de 3 mm. Fijación mediante tornillos.

Referencia Material Regulación
AS700540 Acero galvanizado de 50 a 80 cm
Cumple con: UNE 21186, NFC 17102 y NP 4426
Anclaje para torreta

Anclajes para fijación de mástiles a torretas y celosías. Fabricado en perfil en «U» de 20 x 40 y espesor de 3 mm.

Referencia Material Longitud Para torretas
AS700560 Acero galvanizado 42 cm Modelo 180
AS700561 Acero galvanizado 49 cm Modelo 250
AS700562 Acero galvanizado 60 cm Modelo 360
AS700760 Acero cincado 42 cm Modelo 180
AS700761 Acero cincado 49 cm Modelo 250
AS700762 Acero cincado 60 cm Modelo 360
Cumple con: UNE 21186, NFC 17102 y NP 4426
Conductores

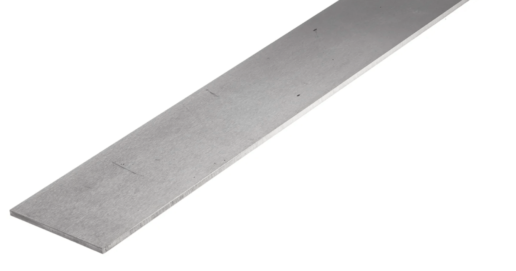

Pletina de acero inoxidable

Conductores planos desnudos recomendados por las normativas de protección contra el rayo como conductores de bajada y de tierra.

Referencia Material Dimensiones
AS600121 Cobre estañado 30 x 2 mm
AS600181 Acero inoxidable 30 x 2 mm
Cumple con: IEC 62305, EN 50164, EN 13601, BS 7430, UNE 21186, NFC 17102, NP 4426, AS 1567, BS 6746, BS 2898, BS 6360 Y AS 1866

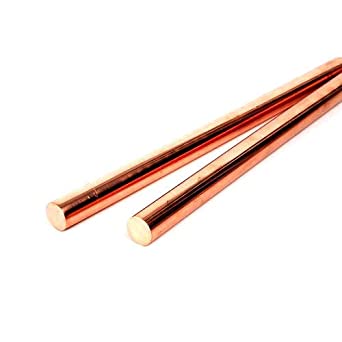

Conductor macizo

Conductores macizos desnudos recomendados por las normativas de protección contra el rayo para la utilización en ambientes muy corrosivos.

Referencia Material Dimensiones
AS600200 Cobre Ø 8 mm
AS600260 Acero galvanizado Ø 8 mm
AS600261 Acero galvanizado Ø 10 mm
Cumple con: IEC 62305, EN 50164, EN 13601, BS 7430, UNE 21186, NFC 17102, NP 4426, AS 1567, BS 6746, BS 2898, BS 6360 Y AS 1866

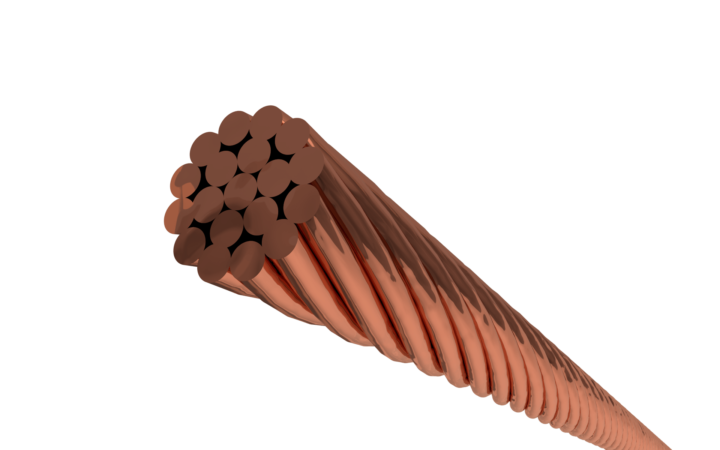

Conductor trenzado

Conductores trenzados desnudos recomendados por las normativas de protección contra el rayo para la utilización en ambientes muy corrosivos.

Referencia Material Dimensiones Hilos
AS600301 Cobre 50 mm2 19
AS600302 Cobre 75 mm2 19
AS600303 Cobre 95 mm2 19
Cumple con: IEC 62305, EN 50164, EN 13601, BS 7430, UNE 21186, NFC 17102, NP 4426, AS 1567, BS 6746, BS 2898, BS 6360 Y AS 1866
Fijaciones para conductores

Grapas para fijación de conductores planos a edificios y estructuras. Incluye taco y tornillo.

Referencia Material Para conductor Elevación del conductor
AS600460 Acero inoxidable Hasta 30 mm de ancho 10 mm
AS600461 Acero inoxidable Hasta 30 mm de ancho 60 mm con prolongador
AS600462 Acero inoxidable Hasta 30 mm de ancho 110 mm con prolongador
AS600481 Nylon Hasta 30 mm de ancho 25 mm
AS600482 Nylon Hasta 30 mm de ancho 40 mm
AS600450 Acero inoxidable 30 x 2 Sin elevación
Cumple con: UNE 21186, NFC 17102 y NP 4426

Grapas para fijación de conductores redondos a edificios y estructuras. Incluye taco y tornillo.

Referencia Material Para conductor Elevación del conductor
AS600560 Nylon Ø 7 a 10 mm 10 mm
AS600561 Nylon Ø 7 a 10 mm 60 mm con prolongador
AS600562 Nylon Ø 7 a 10 mm 110 mm con prolongador
AS600580 Nylon Ø 7 a 10 mm 25 mm
AS600581 Nylon Ø 7 a 10 mm 40 mm
Cumple con: UNE 21186, NFC 17102 y NP 4426

Soporte cónico para fijación de conductores a superficies planas.

Referencia Material Para conductor redondo Para conductor plano
AS600600 Polipropileno

Ø 6-11 mm

30 x 4 mm

Cumple con: UNE 21186, NFC 17102 y NP 4426
Separador para fijación de conductores

Separadores/prolongadores para fijación de conductores a edificios y estructuras.

Referencia Material Diámetro Longitud
AS600680 Acero inoxidable Ø 25 mm 50 mm
AS600681 Acero inoxidable Ø 25 mm 100 mm
AS600690 Latón Ø 25 mm 50 mm
AS600691 Nylon Ø 25 mm 100 mm
Cumple con: UNE 21186, NFC 17102 y NP 4426
Soportes para fijación de conductor

Soportes para fijación de conductores a superficies planas.

Referencia Material Soporte Para conductor Estado
AS600600 Polipropileno Cónico Ø 8 mm Vacío
AS600601 Polipropileno Cónico Ø 8 mm Lleno
AS600620 Hormigón Cónico Ø 8 mm
Cumple con: UNE 21186, NFC 17102 y NP 4426

Soportes para fijación de conductores a tejas.

Referencia Material Para conductor Tipo
AS600640 Acero inoxidable de Ø 6 a 11 mm Regulable 170/240 mm
AS600641 Acero inoxidable de Ø 8 mm Extensible 170/280 mm
AS600642 Acero inoxidable de Ø 6 a 10 mm Regulable 120/240 mm (para cumbrera)
AS600643 Cobre de Ø 6 a 10 mm Regulable 120/240 mm (para cumbrera)
AS600660 Acero inoxidable de Ø 8 mm De presión. Para 8/10 mm espesor
AS600661 Acero inoxidable de Ø 8 mm De presión. Para 15/20 mm espesor
AS600670 Acero inoxidable de Ø 6 a 10 mm Para tejados tipo sanwich
AS600700 Acero inoxidable No incluye fijación Para tuberías de Ø 60 a 150 mm
AS600720 Acero inoxidable No incluye fijación Para tuberías de Ø 60 a 150 mm
AS600740 Cobre No incluye fijación Para tuberías Ø 60 a 150 mm
Cumple con: EN 50164, UNE 21186, NFC 17102 y NP 4426
Soporte para fleje de acero inoxidable

Soportes para fleje de acero inoxidable.

Referencia Material Tornillo Para conductor Correa tensora
AS600750 Acero inoxidable M8 – 10 mm Ø 8 mm 15 x 0,4 mm
Cumple con: UNE 21186, NFC 17102 y IEC 62305
Uniones y conexiones

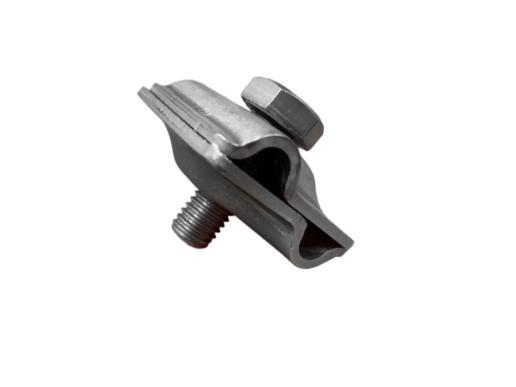

Borna multiclamp

Conector universal para conductores redondos de acero inoxidable con múltiples formas de conexión.

Referencia Material Dimensiones Para conductor Tornillo
AS600841 Acero inoxidable 40 x 40 x 40 mm De Ø 8 a 10 mm M-10 x 40 mm
Cumple con: IEC 62305, EN 50164, UNE 21186, NFC 17102 y NP 4426
Seccionador

Conector en + para conductores planos y redondos y seccionador de bajada.

Referencia Material Para conductor Para pletina Para electrodo
AS600823 Acero inoxidable Hasta Ø 10 mm Hasta 30 x 3 mm Hasta Ø 17 mm
Cumple con: IEC 62305, EN 50164, UNE 21186, NFC 17102 y NP 4426
Conector en T para conductores redondos

Conector en T para conductores redondos.

Referencia Material Para conductor
AS600806 Cobre De Ø 8 a 10 mm
AS600845 Acero galvanizado De Ø 8 a 10 mm
Cumple con: IEC 62305, EN 50164, UNE 21186, NFC 17102 y NP 4426
Conector lineal para conductores redondos

Conector lineal para conductores redondos.

Referencia Material Para conductor
AS600804 Cobre Hasta Ø 10 mm
AS600824 Acero inoxidable Hasta Ø 10 mm
Cumple con: IEC 62305, EN 50164, UNE 21186, NFC 17102 y NP 4426
Conector paralelo para conductores redondos

Conector paralelo para conductores redondos.

Referencia Material Para conductor
AS600844 Cobre De Ø 7 a 10 mm
Cumple con: IEC 62305, EN 50164, UNE 21186, NFC 17102 y NP 4426
Conector a canalón

Conector a canalón para conductores redondos.

Referencia Material Para conductor
AS600821 Acero inoxidable De Ø 6 a 10 mm
Cumple con: IEC 62305, EN 50164, UNE 21186, NFC 17102 y NP 4426
Conector bimetálico

Conector bimetálico con placa intermedia para conductores planos y redondos.

Referencia Material Para conductor Para pletina
AS600870 Cu / Fe De Ø 8 a 10 mm
AS600871 Cu / Fe De Ø 8 a 10 mm Hasta 30 mm
Cumple con: IEC 62305, EN 50164, UNE 21186, NFC 17102 y NP 4426

Conector tipo KS para conductores redondos.

Referencia Material Para conductor
AS600847 Latón De Ø 6 a 10 mm
AS600826 Latón De Ø 6 a 10 mm
AS600808 Latón De Ø 6 a 10 mm
Cumple con: IEC 62305, EN 50164, UNE 21186, NFC 17102 y NP 4426
Otros accesorios
Tubo de protección

Tubo para la protección mecánica de las bajantes del sistema de protección.

Referencia Material Longitud Para conductor Para pletina
AS600950 Acero galvanizado 2 m Hasta Ø 15 mm Hasta 30 mm
AS600951 Acero inoxidable 2 m Hasta Ø 15 mm Hasta 30 mm
AS600952 Polietileno reticulado 2 m Hasta Ø 15 mm Hasta 30 mm
Cumple con: IEC 62305, EN 50164, UNE 21186, NFC 17102 y NP 4426
Protector de lluvia

Protector de lluvia para impedir el paso del agua en tejados o superficies planas en los que se empotran puntas o mástiles.

Referencia Material Dimensiones Para puntas o mástiles
AS600965 Neopreno 115 x 115 x 60 mm Hasta Ø 50 mm
Cumple con: UNE 21186, NFC 17102 y NP 4426
Kit de vientos

Sujeción y tensado de mástiles mediante vientos de acero para evitar caídas por efecto del viento.

Referencia Material Sección del cable Longitud
AS700352 Acero inoxidable Ø 3 mm 50 m
Cumple con: UNE 21186, NFC 17102 y NP 4426

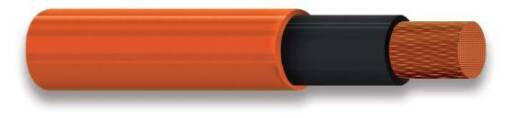

Cable aislante

Cable aislante no inflamable para garantizar que los sistemas funcionen en condiciones extremas.

Referencia Material Sección Tipo de recubrimiento
AS600306 Cobre 50 mm2 Ignífugo
Cumple con: UNE 21186, NFC 17102 y NP 4426
Tubo zapa

Tubo metálico flexible para la protección de cables.

Referencia Material Sección Tipo de recubrimiento
AS600752 Acero Ø 16 mm PVC
Cumple con: UNE 21186, NFC 17102 y NP 4426

Caja de seccionamiento para la comprobación de resistencia de puesta a tierra.

Referencia Material Dimensiones Tipo de recubrimiento
AS600401 Policarbonato + ABS 95 x 145 x 75 mm Cobre
Cumple con: UNE 21186, NFC 17102 y NP 4426
Tubo multicapa

Tubo de protección de polietileno reticulado contra golpes metálicos.

Referencia Material Diámetro Sección Longitud Peso
AS600951 Polietileno reticulado 3 mm Ø 8 – 10 mm 50 – 70 mm2 2000 mm 728 gr.
AS600960 Polietileno reticulado 3 mm Ø 8 – 10 mm 50 – 70 mm2 2500 mm 910 gr.
Cumple con: UNE 21186, NFC 17102 y NP 4426
NOTA
Si necesita algún accesorio con diferentes características, contacte con nosotros y nuestro departamento técnico le asesorará en la elección más adecuada.

¿En qué podemos ayudarle?
