Toma de tierra
La parte encargada de disipar la energía del rayo
La toma de tierra es la parte del sistema que se encarga de dispersar de una forma segura la corriente del rayo. Por ello, es necesario tener en cuenta algunos aspectos a la hora de su instalación, ya que del correcto funcionamiento de la toma de tierra dependerá la seguridad de toda la instalación.
En primer lugar, para un correcto funcionamiento del sistema, es necesario que el valor de la toma de tierra del pararrayos con dispositivo de cebado esté por debajo de 10 ohmios.
También es importante la disposición del sistema de toma de tierra. La configuración más idónea para conseguir el mejor valor con el menor número de elementos es en triángulo o pata de ganso.
Además, siempre que se pueda es conveniente tener las tomas de tierra interconectadas y, preferiblemente, mediante vía de chispas.
Electrodos
Electrodo activo con intercambiador de humedad y drenado de compuesto iónico especialmente indicado para la realización de tomas de tierra en terrenos de muy alta resistividad. Incluye conector de acero inoxidable para conductor de Ø 8 a 10 mm y plano de hasta 30 mm.
| Referencia | Material | Diámetro | Longitud | Forma |
| AS500070 | Cobre + Compuesto | 28 mm | 1500 mm | Vertical |
| AS500071 | Cobre + Compuesto | 28 mm | 2000 mm | Vertical |
| AS500080 | Cobre + Compuesto | 50 mm | 1500 mm | Vertical |
| AS500081 | Cobre + Compuesto | 50 mm | 2000 mm | Vertical |
| Cumple con: IEC 62305, UL 467, EN 50164, UNE 21186, NFC 17102 y NP 4426 |
||||

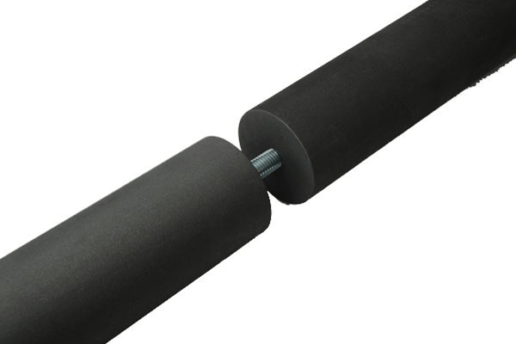

Electrodo de grafito rígido indicado para la realización de tomas de tierra en terrenos especialmente agresivos. Incluye conector de acero inoxidable para conductor de Ø 8 a 10 mm y plano de hasta 30 mm.
| Referencia | Material | Diámetro | Longitud | Perforación |
| AS500040 | Grafito rígido | 50 mm | 400 mm | 2 m |
| AS500041 | Grafito rígido | 50 mm | 800 mm | 2 m |
| Cumple con: UNE 21186, NFC 17102 y NP 4426 |
||||

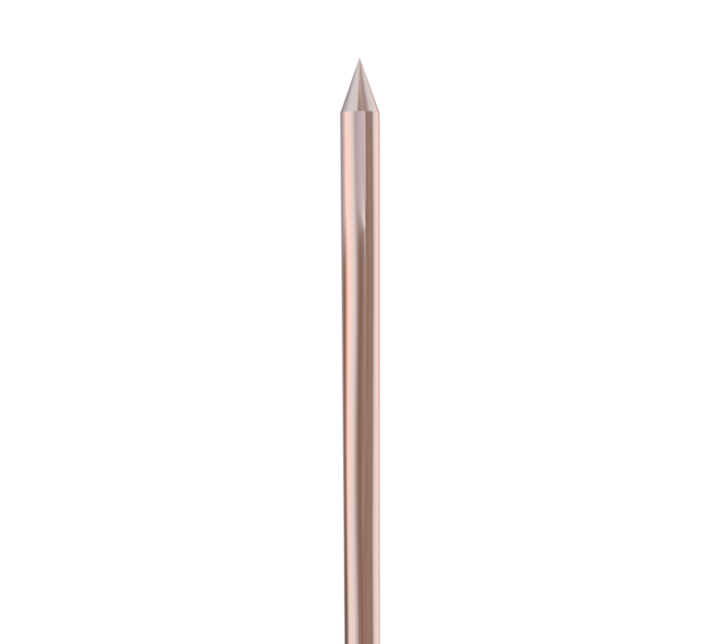

Electrodo de acero cobrizado para tomas de tierra con un alto grado de resistencia a la corrosión.
| Referencia | Material | Diámetro | Longitud | Recubrimiento | Acabado |
| AS500101 | Acero cobrizado | 14,2 mm | 2 m | 254 micras | Liso |
| AS500131 | Acero cobrizado | 14,2 mm | 2 m | 100 micras | Liso |
| AS500161 | Acero cobrizado | 14,2 mm | 2 m | 254 micras | Roscado |
| Cumple con: BS 7430, BS 6651, UL 467, NFPA 780, IEC 62305, EN 50164, UNE 21186, NFC 17102 y NP 4426 | |||||
Electrodo de acero inoxidable para tomas de tierra. con un alto grado de resistencia a la corrosión.
| Referencia | Material | Diámetro | Longitud | Acabado |
| AS500133 | Acero inoxidable | 14,2 mm | 2 m | Liso |
| Cumple con: IEC 62305, EN 50164, UNE 21186, NFC 17102 y NP 4426 | ||||
Accesorios para electrodos
Accesorio para extensión e hincado de los electrodos.
| Referencia | Material | Para electrodo |
| AS500140 | Bronce / Cobre | LISO de Ø 14,2 mm |
| AS500190 | Bronce / Cobre | ROSCADO de Ø 14,2 mm |
| Cumple con: UNE 21186, NFC 17102 y NP 4426 | ||
Grapas para la unión de electrodos con los conductores de toma de tierra.
| Referencia | Material | Para electrodo | Para conductor redondo | Para pletina |
| AS500330 | Cobre | Hasta Ø 20 mm | Hasta 70 mm2 | Hasta 30 mm |
| AS500390 | Latón | Hasta Ø 14,2 mm | Hasta 70 mm2 | – |
| AS500391 | Bronce | Hasta 5/8» | – | – |
| Cumple con: UNE 21186, NFC 17102 y NP 4426 | ||||
Conecta los conductores redondos a las construcciones de acero. Es posible conectar terminales longitudinales y transversales.
| Referencia | Material | Para estructuras metálicas | Para electrodo |
| AS500380 | Acero inoxidable | De 5 a 18 mm | Ø 6-10 mm |
| Cumple con: UNE 21186, NFC 17102 y NP 4426 | |||
Accesorios para extensión e hincado de electrodos de acero inoxidable.
| Referencia | Accesorio | Material | Para electrodo |
| AS500250 | Sufridera | Acero templado | Ø 16 mm |
| AS500251 | Espiga | Acero inoxidable | Ø 16 mm |
| AS500252 | Punta de clavado | Acero inoxidable | Ø 16 mm |
| AS500280 | Punta de clavado | Acero galvanizado | Ø 20 mm |
| Cumple con: UNE 21186, NFC 17102 y NP 4426 | |||
Mejoradores de T.T.

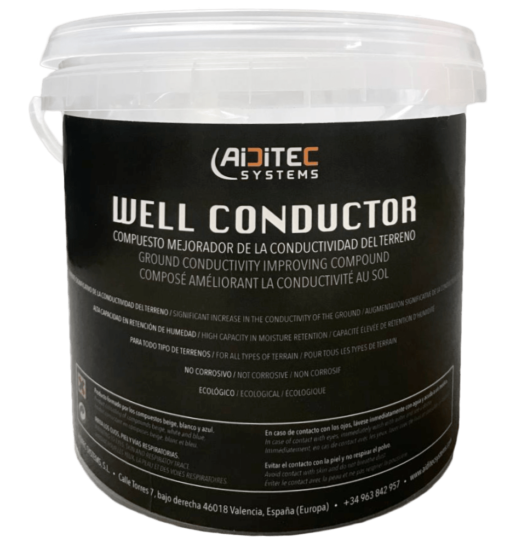

Compuesto iónico totalmente ecológico, no corrosivo, muy higroscópico y de acción rápida que mejora sustancialmente la conductividad del terreno.
| Referencia | Material | Peso |
| AS500460 | 3 compuestos | 700 g |
| Cumple con: EN 50164, UNE 21186, NFC 17102 y NP 4426 | ||

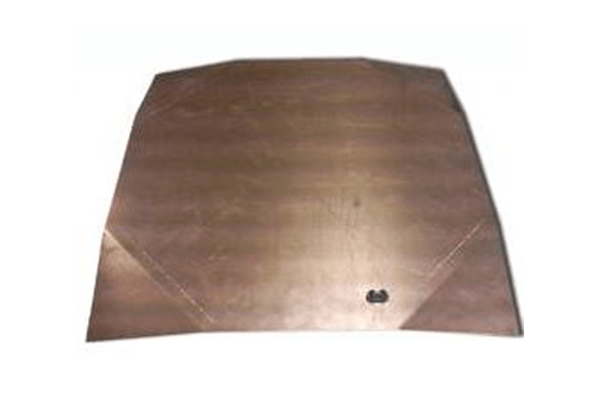

Placas con conector para conductores recomendadas como electrodos de toma de tierra para obtener una muy baja resistencia en terrenos muy pedregosos debido a la gran superficie de contacto con el terreno.
| Referencia | Material | Dimensiones | Para conductor |
| AS500401 | Cobre | 500 x 500 x 1,5 mm | 6 |
| AS500411 | Cobre | 500 x 500 x 1,5 mm | 8 |
| Cumple con: UNE 21186, NFC 17102 y NP 4426 | |||
Arquetas para tomas de tierra

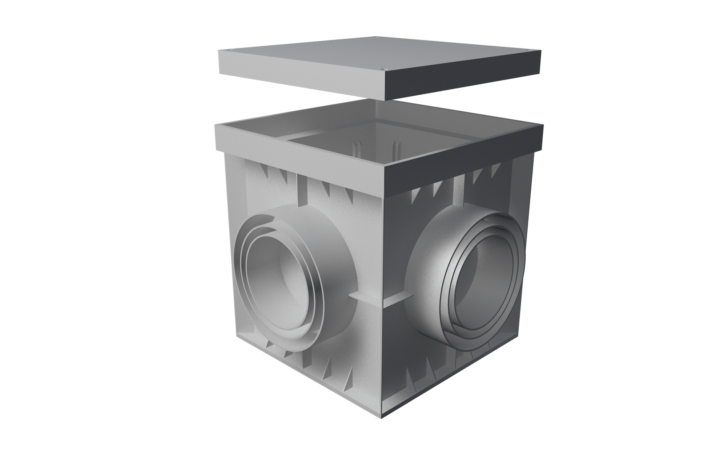

Arqueta de polipropileno para tener localizadas y organizadas las tomas de tierra. Resistentes a sustancias químicas y a los rayos ultravioleta.
| Referencia | Material | Dimensiones | Agujero |
| AS500512 | Polipropileno | 200 x 200 x 200 mm | Ø 200 mm |
| AS500513 | Polipropileno | 300 x 300 x 300 mm | Ø 200 mm |
| Cumple con: EN 50164, UNE 21186, NFC 17102 y NP 4426 | |||

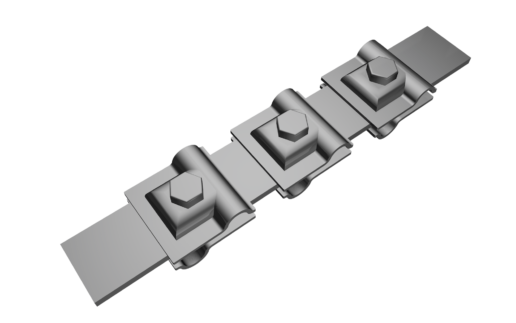

Puente de conexión de acero inoxidable para la unión equipotencial de electrodos de tomas de tierra y conductores redondos de Ø 8/10 mm y conductores planos de hasta 30 mm de ancho.
| Referencia | Material | Dimensiones | Conexiones | Para arqueta |
| AS500540 | Acero inoxidable | 60 x 5 x 196 mm | 6 | AS500512 |
| AS500541 | Acero inoxidable | 60 x 5 x 242 mm | 8 | AS500513 |
| Cumple con: EN 50164, UNE 21186, NFC 17102 y NP 4426 | ||||
Uniones equipotenciales
Barras de compensación y equipotencialidad para fijar mediante aisladores termoestables, autoextinguibles, libres de halógenos y resistentes a los rayos ultravioleta. Con sistema de conexión mediante tornillos de acero inoxidable M-10, que permite la unión de conductores de diferentes tipos y secciones mediante terminales de conexión adecuados.
| Referencia | Material | Dimensiones | conexiones |
| AS500570 | Cobre | 250 x 40 x 5 mm | 6 |
| AS500571 | Cobre | 310 x 40 x 5 mm | 8 |
| AS500572 | Cobre | 370 x 40 x 5 mm | 10 |
| AS500573 | Cobre | 430 x 40 x 5 mm | 12 |
| AS500580 | Acero inoxidable | 250 x 40 x 6 mm | 6 |
| AS500581 | Acero inoxidable | 310 x 40 x 6 mm | 8 |
| AS500582 | Acero inoxidable | 370 x 40 x 6 mm | 10 |
| AS500583 | Acero inoxidable | 430 x 40 x 6 mm | 12 |
| Cumple con: DIN EN 62561-1 | |||

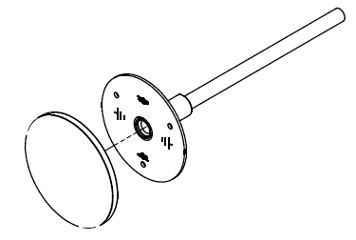

Puntos de conexión fijos para conectar con el armadura de la estructura o sistema de tierras.
| Referencia | Material | Placa de contacto | Longitud | Peso | Rosca |
| AS500135 | Acero inoxidable | Ø 80 mm | 190 mm | 217 gr. | M-10 |
| Cumple con: UNE 21186, NFC 17102 y NP 4426 | |||||
| NOTA |
| Si necesita algún accesorio para tomas de tierra con diferentes características, contacte con nosotros y nuestro departamento técnico le asesorará en la elección más adecuada. |
