Puntas captadoras pasivas

La protección más sencilla

Las puntas captadoras pasivas o puntas Franklin son los pararrayos más comunes y sencillos. Estas pueden utilizarse como único elemento captador o formar parte de sistemas de protección pasivos complementando la protección en mallas conductoras (jaulas de faraday).

Las puntas Franklin no realizan ninguna acción especial durante el proceso de la tormenta eléctrica, la protección de estas puntas se basa en la posición de las varillas, la morfología, material y la reacción física que se realiza en el campo electrostático.

Tipos de puntas captadoras pasivas
Punta Franklin

Puntas captadoras o Franklin para la protección contra el rayo. Puede utilizarse como elemento captador o formar parte de sistemas de protección pasiva. Incluye una piezaa de adaptación de latón para mástil de Ø 45 mm y conexión interior con conductor redondo de Ø 8/10 mm (50/70 mm2)

Referencia Material Modelo Dimensiones (mm)
AS700010 AISI 304 Punta Franklin múltiple 1 x (Ø 16 x 170) + 3 x (Ø 8 x 65)
AS700020 AISI 304 Punta Franklin simple Ø 16 x 170
Cumple con: UNE 21186, NFC 17102 y NP 4426

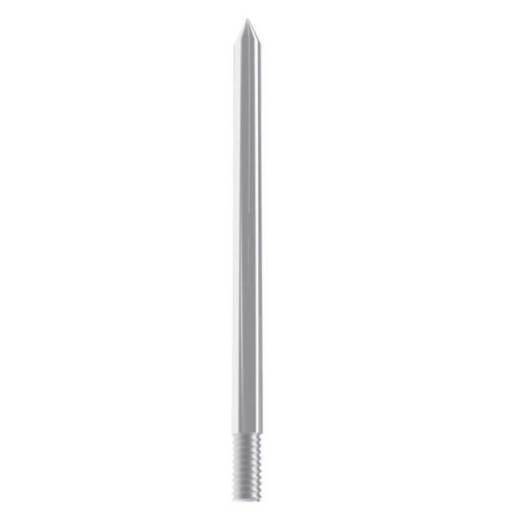

Punta captadora simple

Se integran directamente sobre la pieza de adaptación. Puede utilizarse como único elemento captador o bien formar parte de sistemas de protección pasiva, complementando la protección en mallas conductoras (jaulas de Faraday).

Referencia Material Dimensiones (mm) Rosca
AS500602 Cobre Ø 16 x 500 Exterior M-16
AS500603 Cobre Ø 16 x 1000 Exterior M-16
AS500680 AISI 304 Ø 16 x 500 Exterior M-16
AS500681 AISI 304 Ø 16 x 1000 Exterior M-16
AS500684 AISI 304 Ø 16 x 500 Exterior M-16
AS500685 AISI 304 Ø 16 x 1000 Exterior M-16
Cumple con: IEC 62305 y EN 50164
Punta captadora autosoportada

Punta captadora autosoportada con trípode de bisagra fabricado en acero galvanizado y posibilidad de ajuste de hasta 10º de inclinación. Dimensionadas para soportar vientos de hasta 145 Km/h. Incluyen contrapesos de hormigón, placas protectoras del tejado y grapa de conexión para conductor redondo de Ø 6/10 mm.

Referencia Material Altura Espacio necesario Contrapesos
AS500760 Acero galvanizado y aluminio 4,5 m 118 x 132 cm 3
AS500761 Acero galvanizado y aluminio 5,5 m 118 x 132 cm 6
AS500762 Acero galvanizado y aluminio 6,5 m 249 x 283 cm 6
AS500763 Acero galvanizado y aluminio 7,5 m 118 x 132 cm 6
AS500764 Acero galvanizado y aluminio 8,5 m 118 x 132 cm 9
Cumple con: EN 50614, UNE 21186, NFC 17102 y NP 4426
Accesorios para puntas captadoras pasivas

Soportes para la fijación de puntas captadoras.

Referencia Material Dimensiones Fijación
AS500700 Acero galvanizado 70 x 70 x 70 mm Rosca interior M-10
AS500720 Hormigón Ø 337 X 90 mm Rosca interior M-16
AS500721 Hormigón Ø 240 x 90 mm Rosca interior M-16
Cumple con: UNE 21186, NFC 17102 y NP 4426
Placa protectora de tejado

Placa protectora del tejado cuando se utiliza el soporte de hormigón.

Referencia Material Dimensiones (mm) Rosca
AS500730 Copolímero de etileno y acetato de vinilo (EVA) Ø 370 x 10 mm Exterior M-16
AS500731 Copolímero de etileno y acetato de vinilo (EVA) Ø 280 x 10 mm Exterior M-16
Cumple con: IEC 62305 y EN 50164
