Qu'est-ce qu'une prise de terre ? Pourquoi est-elle importante ? Comme vous le savez, chez Aiditec, nous travaillons, entre autres, à l'installation d'un système externe de protection contre la foudre. Mais, qu'est-ce que c'est réellement ? Eh bien, comme son nom l'indique, c'est un système qui se situe à l'extérieur d'une copropriété, d'une habitation ou d'une industrie de tout type. Le but est d'assurer un niveau de protection optimal, offrant une sécurité maximale aux personnes, aux animaux et aux installations électriques lorsque la foudre se forme pendant un orage. En d'autres termes, c'est ce que l'on appelle communément un paratonnerre.

À cet égard, chez Aiditec, nous travaillons avec des paratonnerres à dispositif d'amorçage (PDA) qui seront placés aux points les plus élevés de la structure. Ici, on prend en considération l'emplacement des prises de terre et le fait que le parcours des conducteurs de descente soit le plus court et le plus rectiligne possible. De plus, on essaie d'éviter en même temps la proximité des conduites électriques, téléphoniques, de données, etc... et leur croisement avec celles-ci.

D'autre part, mais non moins important, la pointe du paratonnerre doit être située à au moins 2 mètres au-dessus de tout élément se trouvant dans la zone qu'elle protège, y compris les antennes, les tours de refroidissement, les toits, les réservoirs, etc. Mais l'une des clés de ces systèmes a été mentionnée dans les lignes précédentes : la prise de terre.

Et, la raison de l'importance de cette section réside dans ses particularités qui affectent l'installation de ce système de protection contre la foudre. Les particularités des prises de terre sont les suivantes :

  • Sauf impossibilité absolue, les prises de terre doivent être orientées vers l'extérieur du bâtiment.
  • Une prise de terre sera réalisée pour chaque conducteur de descente.

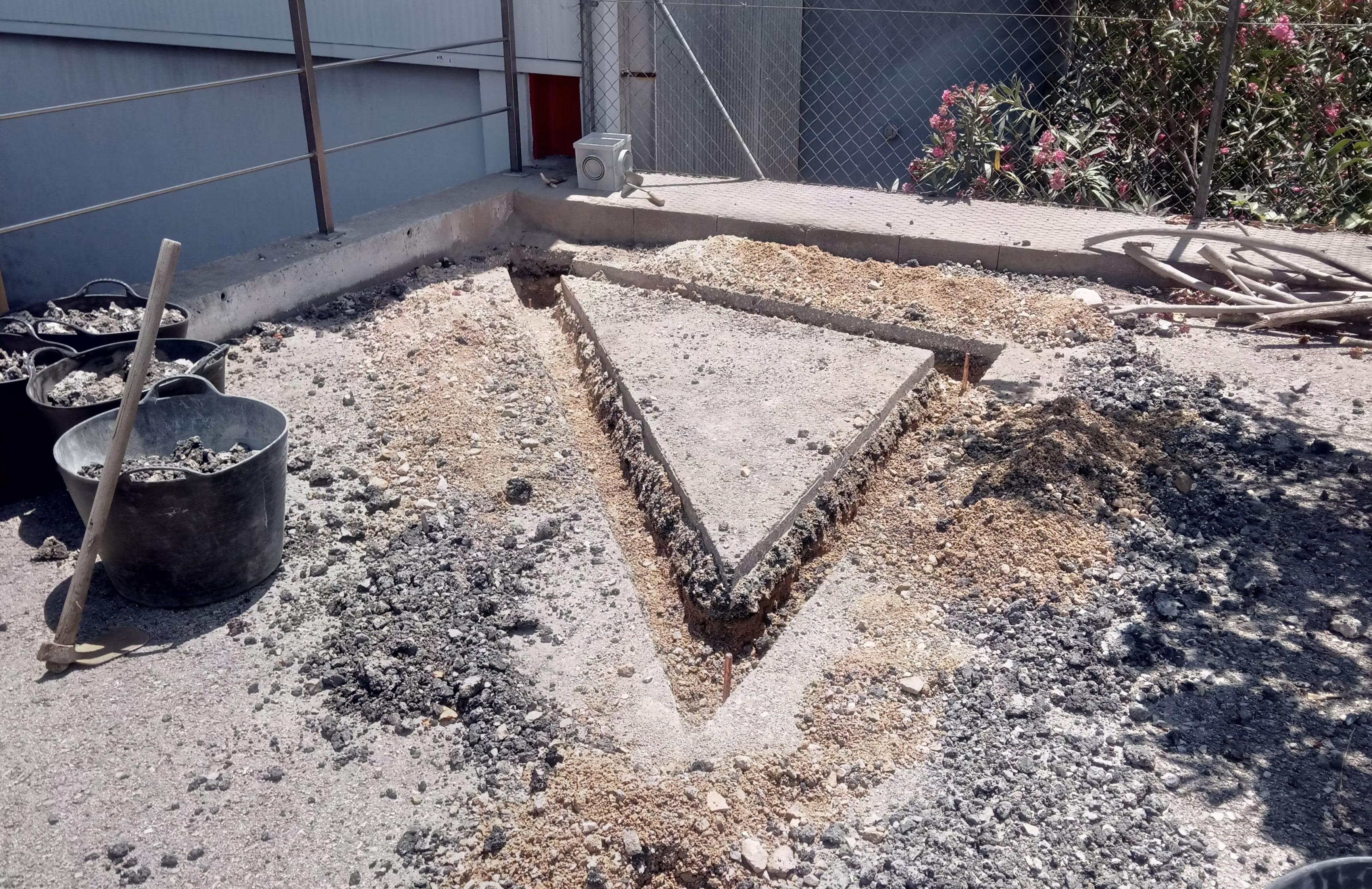

  • Il est recommandé de relier des piquets de terre verticaux d'une longueur totale minimale de 6 mètres, disposés en triangle et espacés d'une distance au moins égale à leur longueur enterrée, et reliés entre eux par un conducteur enterré dans une tranchée d'au moins 50 cm de profondeur.
  • La valeur de la résistance des prises de terre doit être la plus basse possible et toujours inférieure à 10 Ω. Lorsqu'il n'est pas possible d'atteindre ces valeurs, il faudra installer 160 mètres d'électrode enterrée pour le niveau de protection I ou 100 mètres pour les autres niveaux de protection, à condition que la longueur de chaque élément vertical ou horizontal ne dépasse pas 20 mètres.
  • Chaque prise de terre disposera d'un regard de visite et d'une barrette de coupure.
  • Les mesures seront toujours effectuées de manière isolée par rapport à tout autre élément conducteur.


Mais, le plus important dans tout ce processus, c'est que l'installation d'un système de protection contre la foudre doit toujours être réalisée par du personnel technique spécialisé et en respectant toutes les exigences établies par la réglementation en vigueur.
